实验型双螺杆膨化机 双螺杆试验机

济南霖奥机械设备有限公司教学实验膨化机是综合单、双螺杆挤压膨化原理的特点，并在此基础上开发的一种能满足不同工艺生产要求的小型多功能膨化机。它能准确快捷地调整并反馈挤压过程中水分、压力、温度、转速等参数，并以数字方式直观的显示出来。该实验膨化机采用一体式螺杆结构，解决了教学科研中理论与实践结合的难题，彻底改变了目前依赖操作经验控制的状况。伴随着霖奥机械公司的不断发展，实验膨化机也多次经历了更新换代并销往全国各地的高等院校，科研机构，使用反馈信息良好。

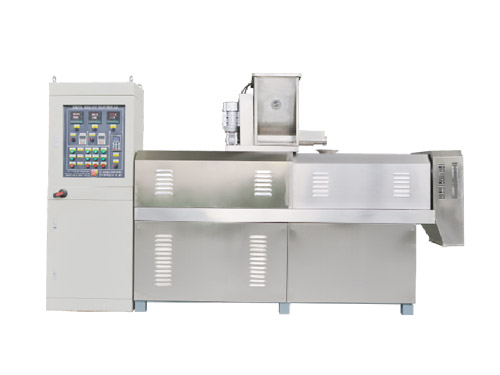

实验型双螺杆挤压膨化机

使用Φ32mm螺杆，根据使用原料及产品性质不同，使用不同长度的多个螺杆/机筒组合可完成多种挤压实验

专用的分配箱与轴承

多点温度控制及压力测量点

先进的亲和的触摸式人机界面、HMI和随机帮助系统，温度和电机均由高性能PLC控制，可显示大量实时参数，记录个单元设备的工作状态，并打印输出。

实验双螺杆挤压膨化机--挤压膨化技术作为现代食品工程高新技术之一,广泛应用于高等院校，科研机构的科研和教学，涵盖农产品加工工业中谷物食品、休闲食品及饲料、酿造、变性淀粉等加工领域。

实验双螺杆挤压膨化机--装置结构：　

本设备要求两种不同生产能力，要求能满足:

1）生产型100-150kg/h的生产能力和实验型:10-15kg/h生产能力；　　

一）生产型双螺杆挤压设备（1台）　　

1、设备参数：螺杆直径：65mm；螺杆长度：1050mm；长径比：20；装机容量：约35kw其中：加热功率：I区4kw，II区4kw，III区4kw；主电机22kw，喂料电机0.75kw，旋切电机0.55kw；油泵0.37kw；　　

2、设备系统组成：　　

（1）动力驱动系统：由主电机，分配箱组成。

（2）挤出系统：由螺杆，机筒，连接段组成。

（3）加热系统：由环绕在机筒上的加热圈组成。

（4）冷却系统：由水套，水泵，冷却管路组成。

（5）电气控制系统：电机调速为变频调速，变频器选用台达变频器。温控选用PID智能温控表。

（6）机器外壳为不锈钢。

3、随机备件：随机工具一组；加热圈1支；不同出口形状模具5个

二）双螺杆挤压实验设备（1台）　　

这款专业实验双螺杆挤压机是公司针对大学院校、科研机构和大中型企事业单位从事各种挤压膨化、熟化、变性等，研究、开发的能满足不同工艺要求的多功能挤压机。在工作过程中的温度、压力、转速等都有所显示。选择不同的螺杆组合方式及长径比，可满足谷物、薯类、淀粉、化工原料等各种原料的不同实验，为教学和研究提供了一个多功能的实验平台。

通过螺杆挤压的工艺进行实验操作和参数测试统计，得出的结论可以直接应用于真正的规模生产，生产出适合当代人生活中需要的营养食品材料。作为各种食品添加剂和辅料甚至直接作为人们的食用。

膨化挤压工艺，是人类经历了从生食--烧烤--杂食--加工熟食这个历史的变迁，膨化工艺的产生，使人类的食物进行了一次根本性的变革：由生存需求升级为生活层次提高的跨越标志。

主要特点：

1高强度螺杆                       6整机集中控制

2 分段机筒                         7 与生产设备更接近

3智能温度控制，调整范围广         8 操作简单

4模具口压力测定                   9 功能强大，模拟性强

5螺杆转速调整范围广               10维修更简单费用低

注意事项：

1. 这款设备的初衷，是供学习和研究机构，连接干式挤压膨化的整个流程和工艺。整个机器的生产过程，包括各个机器部分的温度测试，转速压力值，等各种参数，都可以在设备控制中枢--PLC上有所显示，以供使用者清楚明了的学习和记录参数，留作科学依据和学术证明只用。

他只是一款MINI版的膨化机，功能是学习研究，而不能够真正的生产人们食用的膨化食品。因为本机器的所有电机都是小型的，挤压力度达不到，所以温度和压力不足以把原料膨化。请注意此项内容。

1、设备参数：

（1）螺杆直径:32mm;

（2）螺杆有效长度:600mm;

（3）长径比:18.75;

（4）螺杆压缩比:1.8;

（5）装机容量:约12kw（其中:加热功率I区0.5kw;II区0.8kw;III区0.8kw.主电机7.5kw.喂料电机0.18kw.旋切电机0.55kw.油泵0.1kw.冷却水泵0.1kw）

2、设备系统组成:　

（1）动力驱动系统:由主电机,分配箱组成；

（2）挤出系统:由螺杆,机筒,连接段组成；

（3）加热系统:由环绕在机筒上的加热圈组成；

（4）冷却系统:由水套,水泵,冷却管路组成；

（5）电气控制系统:电机调速为变频调速,变频器选用台达变频器，温控为专用控制系统,10.5英寸真彩色人机界面,可以进行温度,转速的设定和控制,可以显示模头压力值；

（6）机器外壳为不锈钢。　

3、随机备件:随机工具一组；加热圈3只；不同出口形状模具5个。
