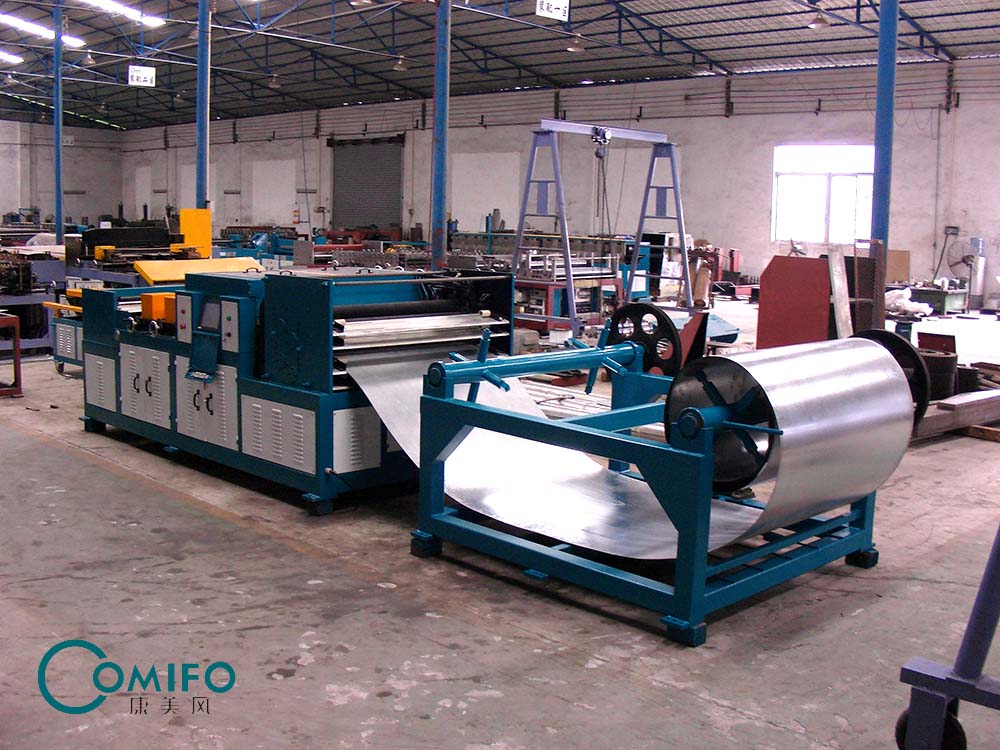

广州康美风升级版风管生产线三线/超级三线/风管生产线/风管设备

产品描述：

在风管生产三线的基础上，配置冲加强孔和双联C/S骨成型，即可升级为升级版风管生产三线。由料架，调平压筋，冲支撑孔，冲方口，冲尖角，双边成型C骨，液压折边，液压剪切组成。采用全电脑PLC控制，触摸屏操作，可根据操作要求设置任意尺寸进行下料，该生产线加工速度为18米/分，精度为：长度误差±0.5mm，对角线误差为±0.5mm， 标准开料架承重5吨，可根据客户要求配套。

该生产线可满足风管板料下料，同时可以为TDF（共板法兰），TTF/LT插式法兰或角钢法兰下料工作，或全自动下料生产，或全自动生产双联C骨风管，多功能选用，节省时间，人工和板材用量。



产品参数：

 型号                         料宽        料厚范围   速度    剪切误差  对角线误差

CAL3(B)-1.2x1300   1300mm   0.4-1.2mm   0-18m/min  ±0.5mm  ±0.5mm

CAL3(B)-1.2x1600   1600mm   0.4-1.2mm   0-18m/min  ±0.5mm  ±0.5mm



基本配置：

1.电动送料架两个

2.调平压筋装置一套

3.冲支撑孔装置一套

4.液压冲方口剪角四套连模具

5.双联C骨成型装置一套

6.液压剪切折弯装置一套

7. 控制系统及触摸屏操作面板一套



工作原理：卷料-调平-压筋-冲加强孔-冲方口-冲尖角-双联C/S骨成型-折边-剪切

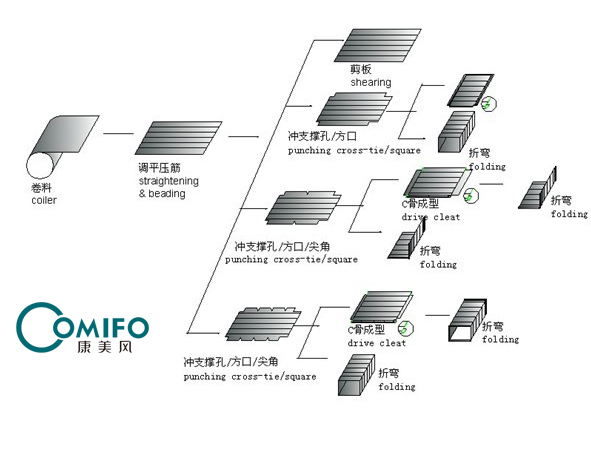

工作示意图：



说明：

1.定尺开料，可直接与等离子切割机配合使用

2.1C/S插骨剪角，可剪”L”, “U”, “口” 型的各种剪角，可与”C骨和S插条配合使用

2.2TDF共板法兰的各种连接方法定位剪角，可与TDF共板法兰机，折边机配合使用

2.3剪切角可与角铁法兰或之字法兰配合使用。并能折出”L”, “U” 和 “口”型风管，与立式合缝机配套使用完成整套风管

3.TTF/LT 剪切角可与插式法兰配合使用。与立式合缝机和插式法兰机配套使用完成整套风管

4. 全自动生产双联C骨风管
