5W、10W 双线圈和三线圈无线充PCBA板芯片方案设计

菲诺克科技 1360-0411-241  Q358-11-65900

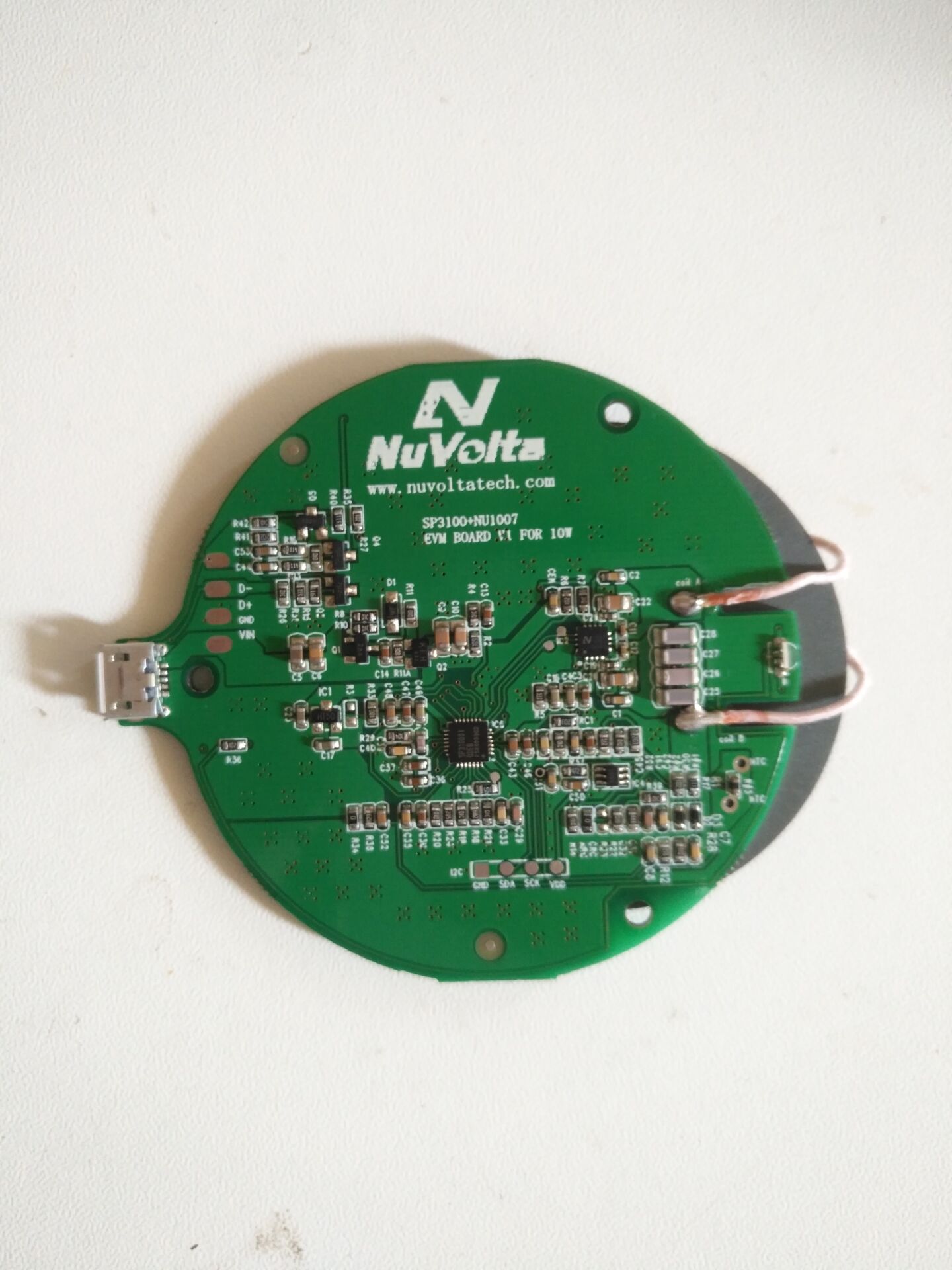

多线圈要点：各功能模块尽量各自摆放，方便调试

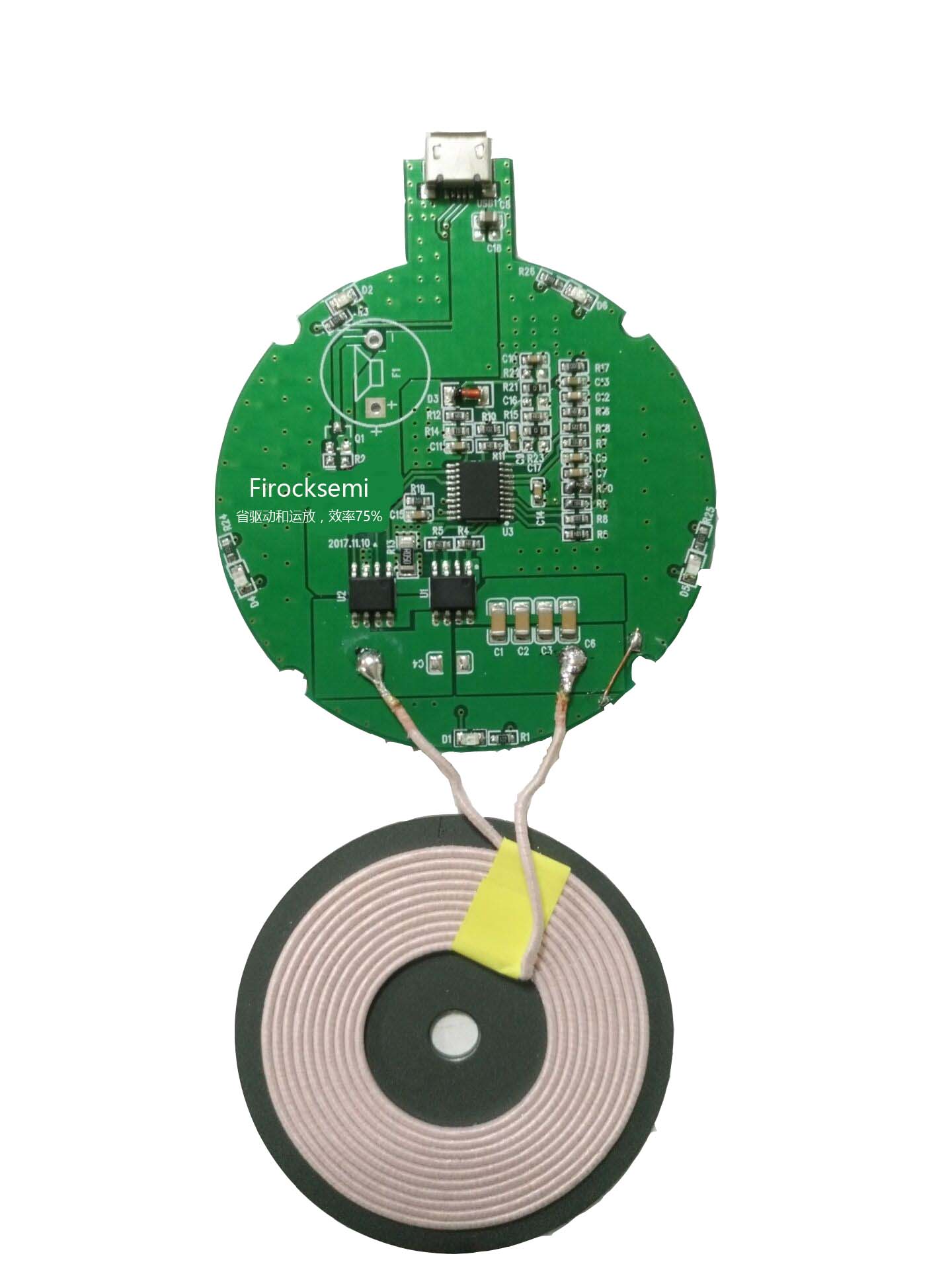

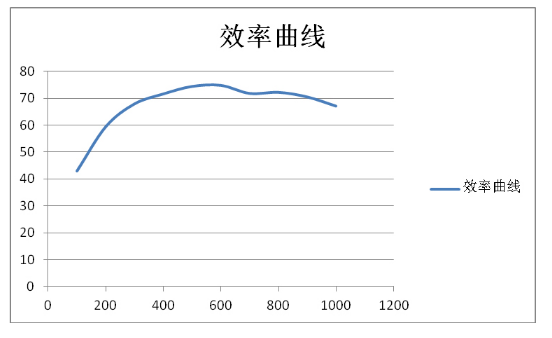

WPC 无线充电系统主要由变压器构成。通过两个线圈的磁场耦合，能够将功率从发射端 传输到接收端。下图为一个典型 5W WPC 的发射端模块构成系统上电后，NU1300 通过周期性的模拟检测信号来确认接收端是否存在。接收端不存在 时，NU1300 可以通过关断逻辑电路进入待机模式，NU1005/6 可以通过 EN 信号状态 小化待 机功耗。 当检测到接收端，NU1300 会延长模拟检测信号，监测通信链路，并准备与接收器握手。 一旦接收器被识别并认证成功，NU1300 开始根据接收端的功率要求改变 PWM 频率，调节输出 功率。 PWM 信号由 NU1300 产生，可控制集成在 NU1005/6 的全桥逆变器，全桥逆变器将直流输入转 换成交流，输入到 LC 谐振腔内。WPC 标准定义了从接收端到发射端的单向通信模式，此带内 通信在接收端和发射端之间采用相同的电感通信链路和调制协议.简单来说，发射端先调整电 阻或者电容负载，通过电感把负载的变化耦合到发射端，发射端再通过检测线圈的电压或者 电流信号来实现通信

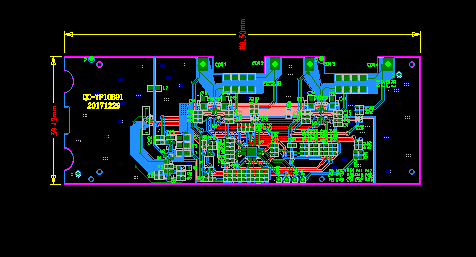

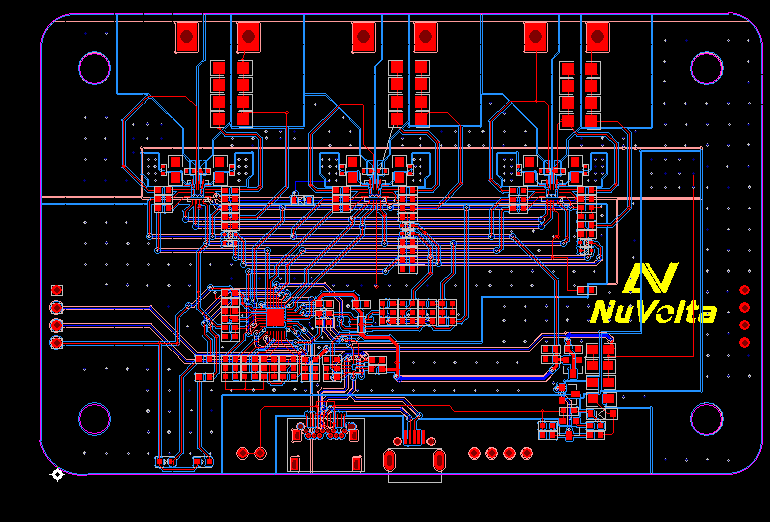

双线圈LAYOUT



双线圈LAYOUT
